ne斗式提升機的結構及部件的選用

發布時間:2021-03-27 14:52:31 作 者:大漢機械 瀏覽次數:

1.ne斗式提升機結構

ne系列斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

(1)運行部件

由料斗和專用鏈條組成,NE30及以下采用單排鏈,NE50~NE800采用雙排鏈。

(2)驅動裝置

采用多種驅動組合驅動(依用戶實際需要而定),驅動平臺上裝有檢修架和欄桿。驅動裝置粉左裝和右裝兩種。

(3)上部裝置

安裝有軌道(雙排鏈),逆止器,卸料口裝有防回料橡膠板。

(4)中間節

部分中間節裝有軌道(雙鏈),以防止鏈條在工作中擺動。

(5)下部裝置

安裝有自動張緊裝置。

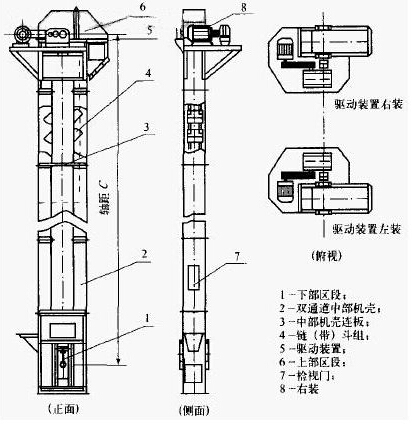

ne斗式提升機結構圖

2.ne斗式提升機零部件的選用及檢驗

(1)選用高填充率耐磨料斗。

(2)選用合金鋼耐磨套筒滾子鏈。銷軸和外鏈板固定,套筒和內鏈板固定可有效的減少承載部件的磨損。

(3)頭部鏈輪由輪毅和分體齒圈組成。尾部鏈輪采用光齒,能有效的防止頭尾不同步引起的跳齒和磨損現象。

(4)零件加工后,采用德國進口的網袋式自動翻轉熱處理設備,均勻滲碳淬火。

(5)采用普檢和破斷拉伸試驗檢測手段,充分保證技術要求。
