①無中心軸設計,適合輸送粘性強、易纏繞物料
②扭矩可達4000N/m,輸送量是有軸的1.5倍
③全封閉輸送和易清洗的螺旋表面,可保證物料不受污染
輸送量:458立方/時
輸送長度:70米
價格:4000元起
咨詢熱線:0373-2682 333
無軸螺旋輸送機輸送污泥
無軸螺旋輸送機原理
無軸螺旋輸送機采用了無軸設計,在輸送過程中,可以有效防止粘性強、纏繞性物料的堵塞問題,可用于輸送水泥、污泥、廚余垃圾等物料,輸送角度一般建議不超過20°。
大漢無軸螺旋輸送機可分為單無軸螺旋輸送機和雙無軸螺旋輸送機兩種,還可按照輸送物料選用碳鋼和不銹鋼材質,葉片材質主要由碳鋼、不銹鋼及錳鋼等三種。

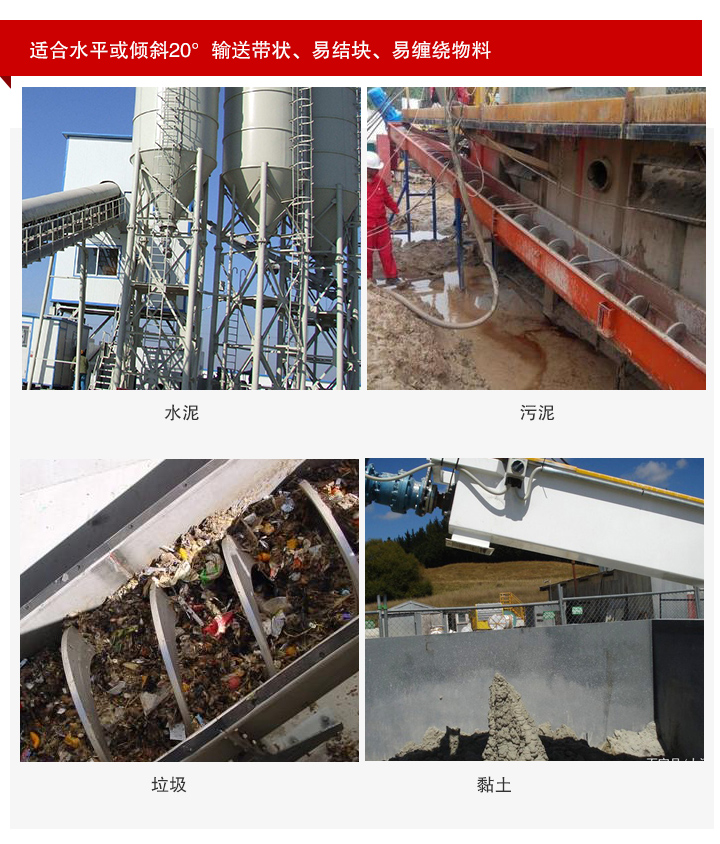

無軸螺旋輸送機廣泛用于食品、醫藥、化工、 建筑等部門,在傾角β< 20 °的情況下,輸送黏度大、易結塊、易纏繞的粉末、顆粒及塊狀物料。

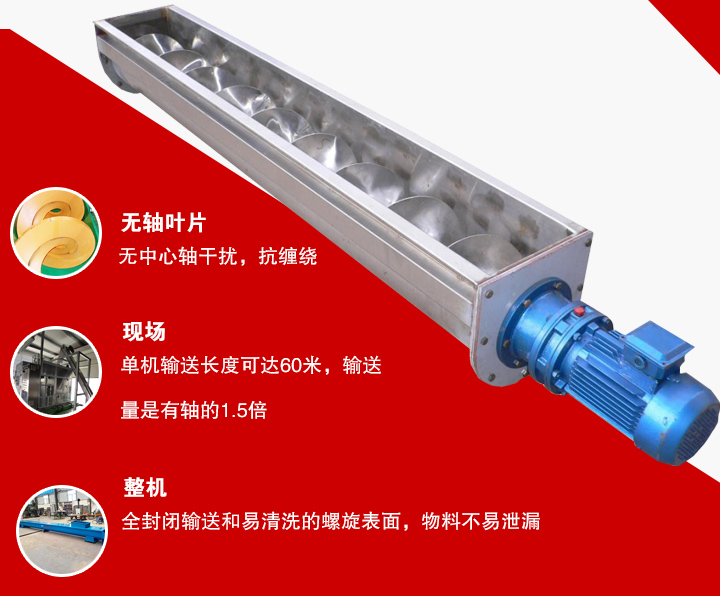

1、無中心軸的干擾,具備良好的抗纏繞性,對于輸送帶狀、纏繞性物料具備優勢;
2、相對于有軸螺旋輸送機,其輸送量是相同直徑有軸螺旋輸送機的1.5倍;
3、扭矩可達4000N/m,單機輸送長度可達60米,可根據用戶需要,采用多級串聯式安裝,輸送長度更長;
4、采用全封閉輸送和易清洗的螺旋表面,可保證環境衛生和所送物料不受污染、不泄漏。

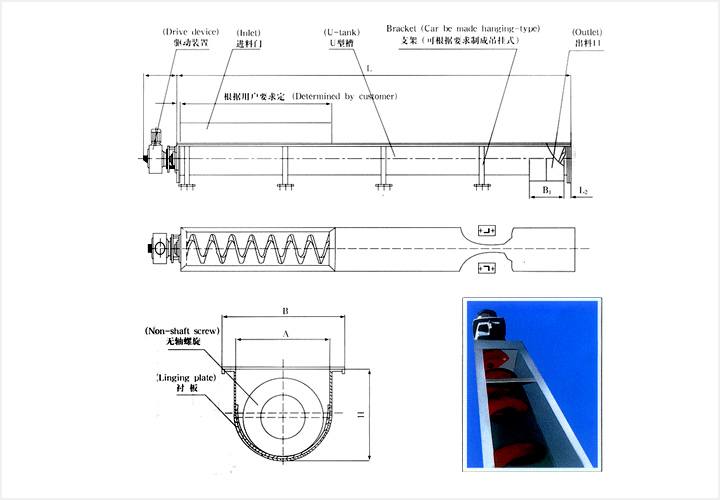

無軸螺旋輸送機由驅動機構(電機減速機、傳動軸)、U型槽與支架、無軸螺旋、襯板、蓋板、進料口、出料口、緊固件等部件組成。
當無軸螺旋輸送機啟動后,物料從輸送機的進料口進入,依靠螺旋葉片的旋轉將物料推移滑行,沿U型輸送槽送至出料口,并與壓榨機或垃圾小車配套,將物料進行下一步處理。
WLS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
輸送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
輸送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
輸送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
輸送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
