①管板鏈作為牽引件
②無粉塵污染
③適合粉塵,小顆粒及小塊狀物料
生產能力:20~240立方/時
長度:40~90
價格:12000~46000元
咨詢熱線:0373-2682 333

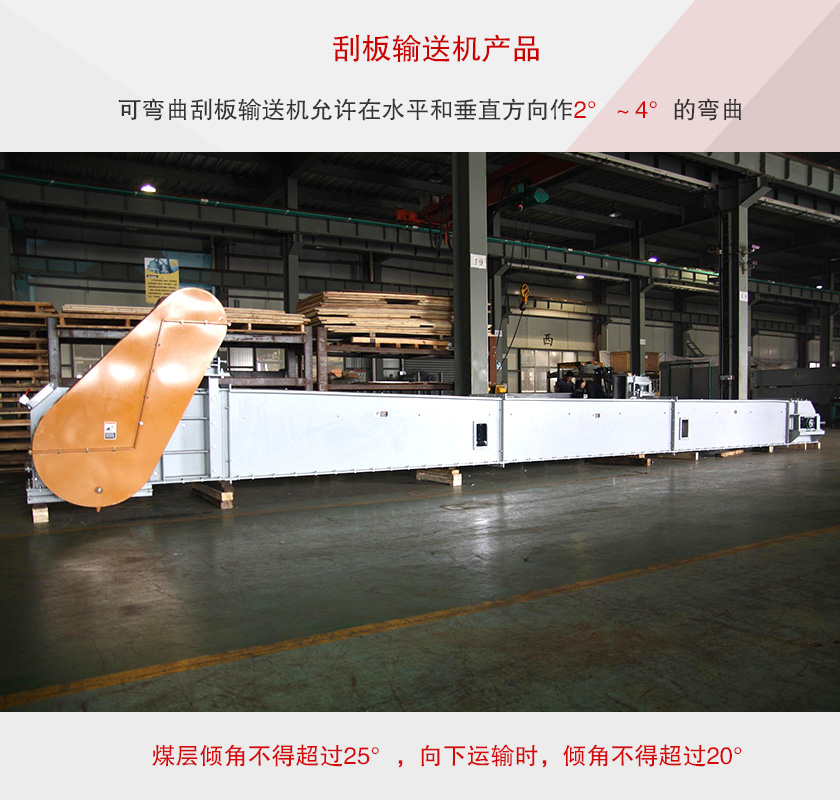

刮板輸送機是一種利用刮板鏈牽引,在槽內運送散料的輸送機,適合連續輸送粉塵,小顆粒及小塊狀物料,刮板輸送機可用于水平運輸,亦可用于傾斜運輸。沿傾斜向上運輸時,煤層傾角不得超過25°,向下運輸時,傾角不得超過20°,當煤層傾角較大時,應安裝防滑裝置??蓮澢伟遢斔蜋C(jī)允許在水平和垂直方向作2°~4°的彎曲。
刮板輸送機廣泛適用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料、等行業和部門,尤其在飼料廠和糧食加工廠中使用較為廣泛,可以水平或有一定角度向上或向下傳送原料和成品,如石膏粉、石灰石粉、蘇打粉、尿素、食鹽、焦炭粉等。

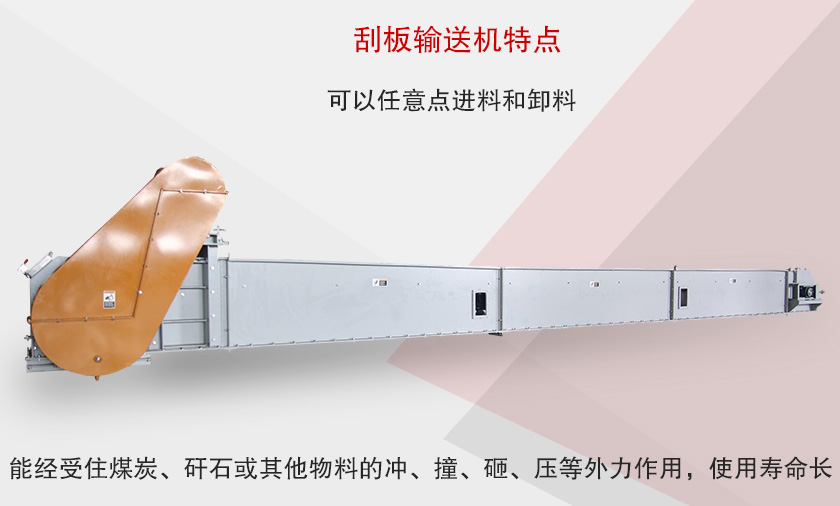

1、能能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用,使用壽命長;
2、可以任意點進料和卸料;
3、能適應采煤工作面底板不平、彎曲推移的需要,可以承受垂直或水平方向的彎曲
4、可反向運行,便于處理底鏈?zhǔn)鹿剩?/p>
5、機殼密閉,可以防止輸送物料時粉塵飛揚而污染環境。

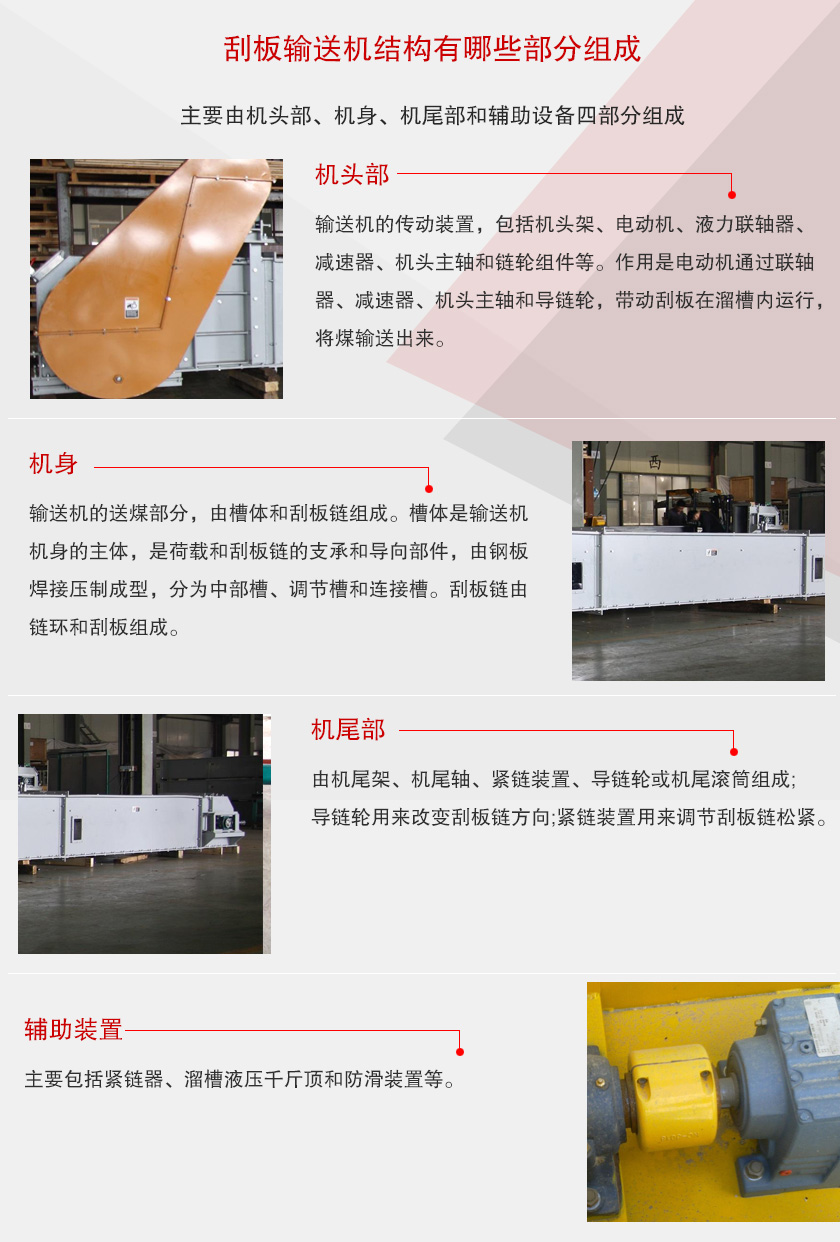

主要由機頭部、機身、機尾部和輔助設備四部分組成。
機頭部:輸送機的傳動裝置,包括機頭架、電動機、液力聯軸器、減速器、機頭主軸和鏈輪組件等。作用是電動機通過聯軸器、減速器、機頭主軸和導鏈輪,帶動刮板在溜槽內運行,將煤輸送出來。
機身:輸送機的送煤部分,由槽體和刮板鏈組成。槽體是輸送機機身的主體,是荷載和刮板鏈的支承和導向部件,由鋼板焊接壓制成型,分為中部槽、調節槽和連接槽。刮板鏈由鏈環和刮板組成。
機尾部:由機尾架、機尾軸、緊鏈裝置、導鏈輪或機尾滾筒組成;導鏈輪用來改變刮板鏈方向;緊鏈裝置用來調節刮板鏈松緊。
輔助裝置:主要包括緊鏈器、溜槽液壓千斤頂和防滑裝置等。

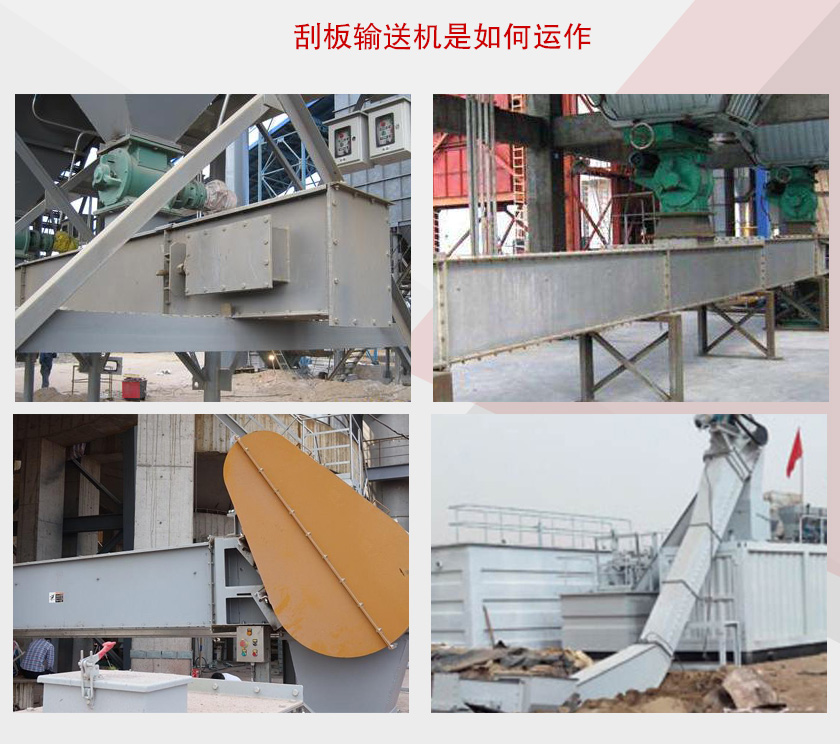

刮板輸送機在水平輸送時,物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用,在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態,并足以克服物料在機槽中移動而產生的外摩擦力,使物料形成連續整體的料流而被輸送。
1、物料容重:γ=0.2~1.8t/m3;
2、物料溫度:t<100°C;
3、含水率:對于一般物料,不得使物料用手捏成團后不易松散;對于含水率增加后會增大粘著性和壓結性,不能使物料嚴重粘附刮板。

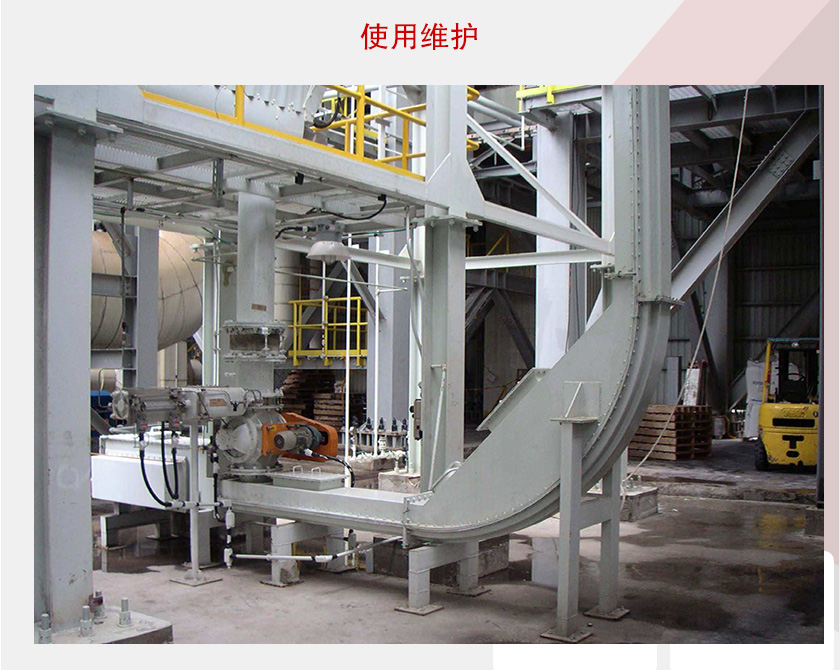

(1)刮板輸送機開始投人運轉期間,應注意檢查刮板鏈的松緊程度,因?yàn)榱锊坶g的連接會因運轉而縮小間距。而鏈子過松會出現卡鏈、跳鏈、斷鏈和鏈條掉道的事故.檢查方法是反轉輸送機,數一數松弛鏈環數目,如有兩個以上完全松弛的鏈環時,則需要重新緊鏈。
(2)工作面要保持直線。若工作面不直,會使兩條鏈的張力不等,將導致鏈條磨損不均或使底鏈掉道、卡住或斷鏈。
(3)輸送機的彎曲要適宜,不要出現“急彎”,應使彎曲部分不小于八節溜槽,推移時要注意前后液壓千斤頂互相配合,避免出現急彎。否則會引起溜槽錯口,造成斷鏈掉鏈?zhǔn)鹿?,要特別注意輸送機停車時不能推移。
(4)輸送機鋪得要平。由于溜槽結構的限制,它只能適應在垂直方向3'-5'的變化,因此工作面底板如有局部凹凸應予平整.并且輸送機鋪設平整有利于刮板鏈的運轉,可減小溜槽的磨損和使功率消耗減小。
(5)在進行爆破時,必須把輸送機的傳動部分及管路、機組電纜、開關等保護好。當輸送機運送鐵料、長材料時,應制定安全措施,以免造成人身事故。
(6)過渡槽機尾和中間槽的搭接處不準有過大的折曲,有折曲時應用木板墊好。
(7)特別注意聯軸節振動情況,在輸送機啟動時檢查液力聯軸節振動情況,為了保護良好的散熱條件,應經常清理保護蓋板和液。
