①適合粉狀/粒狀/小塊狀輸送
②鏈條是優質合金鋼高強度板式鏈條,耐磨可靠
③驅動部分采用硬齒面減速機,運行平穩
斗容:0.5~15L
斗速:1~1.8m/s
電機功率:5.5~7.5KW
輸送量:800立方/時輸送高度:40米
價格:28000元起
咨詢熱線:0373-2682 333

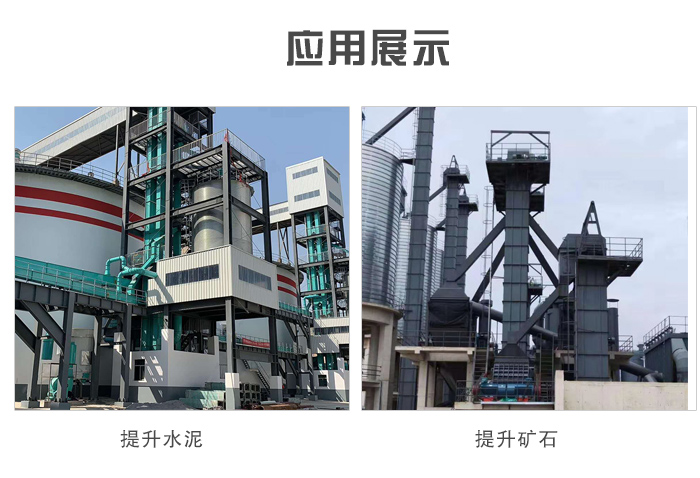

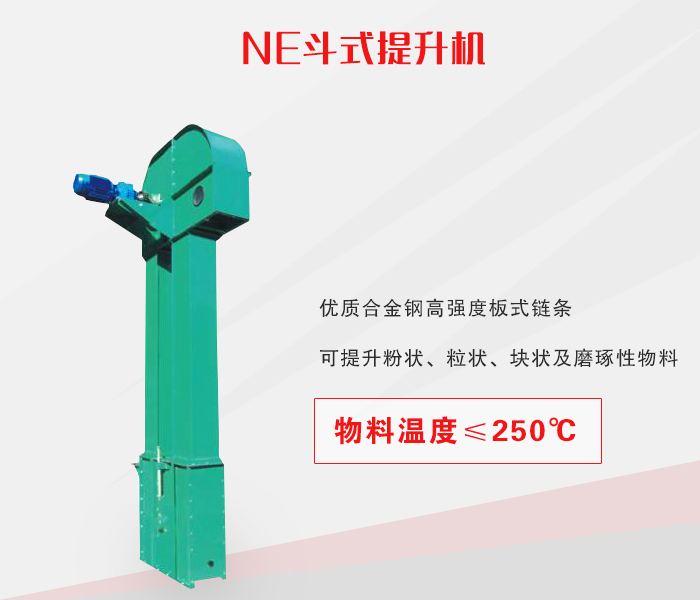

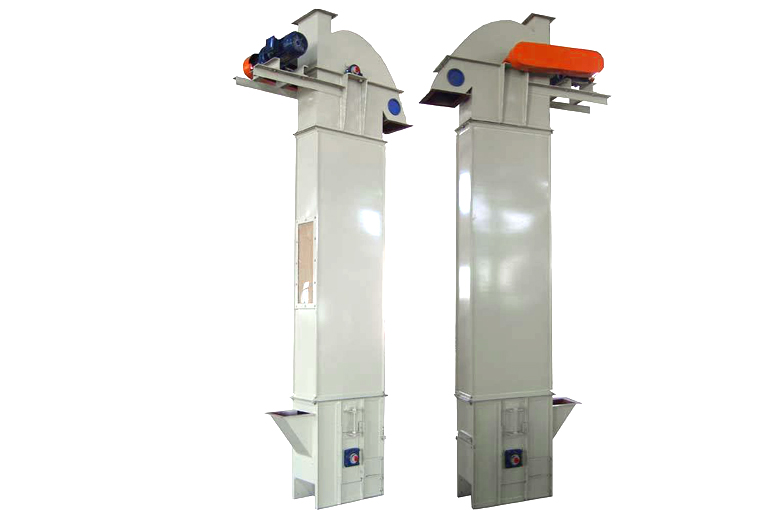

NE斗式提升機是應用廣泛的一種垂直提升設備,它被用來提升各種散狀物料,如:礦石、煤、水泥、水泥熟料等。NE型板鏈斗式提升機是學習和借鑒國內外技術研制的產品,主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。
NE斗式提升機在各工業應用廣,正在逐步淘汰HL型等環鏈?zhǔn)教嵘龣C(jī)。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

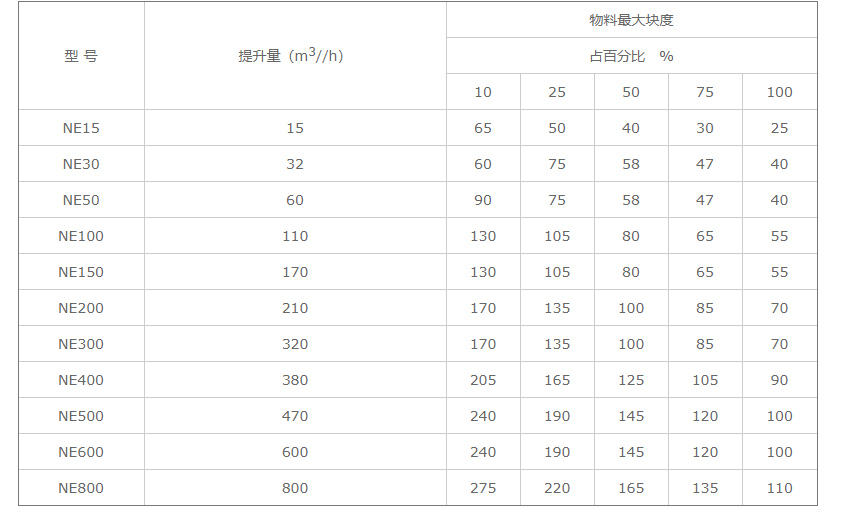

NE斗式提升機是流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大;且生產能高,能耗較低,可逐步代替其他類型提升機,其主要參數見下表。該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。
注:上表中所給出的技術參數為部分板鏈斗式提升機的參數,其他型號規格的板鏈斗式提升機的參數這里不再一一列出,咨詢具體詳細參數請致電我公司業務或技術部!
1.密封性好,環境污染少。
2.操作、維修方便、易損件少。
3.使用成本低,由于能耗低和維修少,使用成本極、低。
4.運行可靠,先進的設計原理,保證整機運行的可靠性。
5.結構剛性好,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。
6.機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。

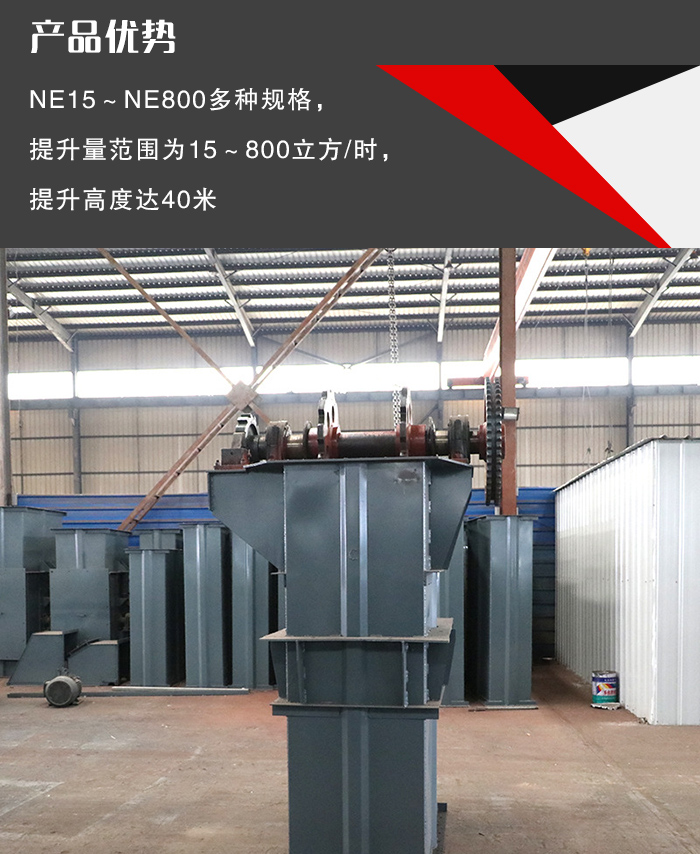

7.輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h 。
8.操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物料的垂直提升。

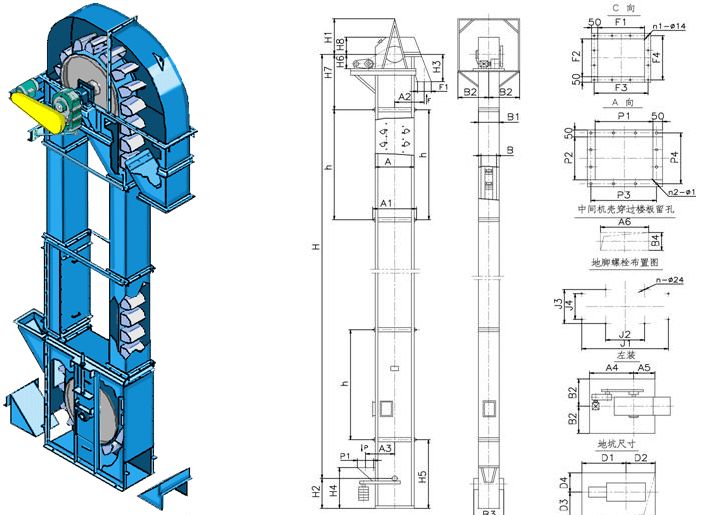

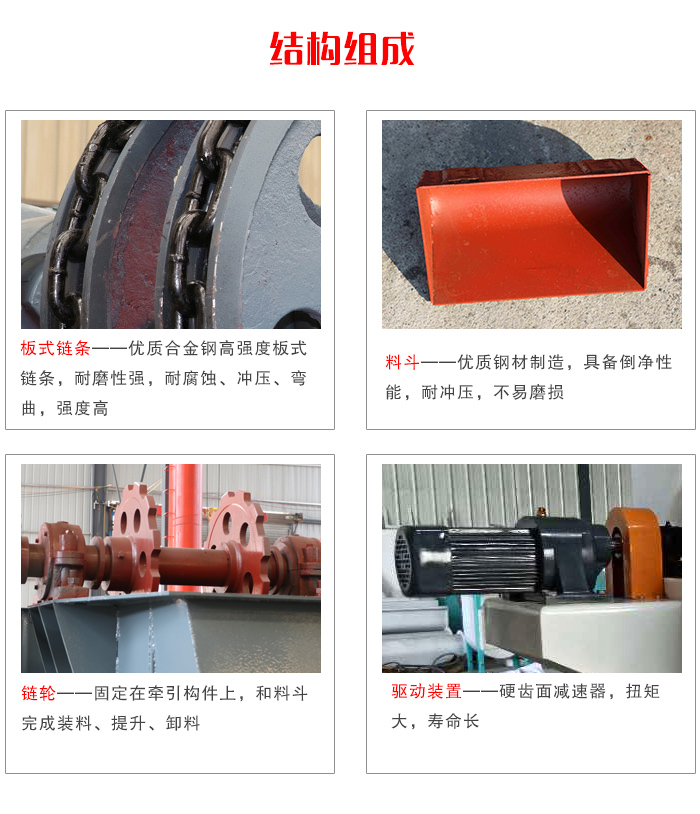

NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
1.上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。
2.中間節:部分中間節裝有軌道(雙排節),以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。
3.下部裝置:安裝有張緊裝置,NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質,HB229-269齒面淬火HRC40~48。
5.板鏈:鏈板采用 45 # HRC36~42。
NE板鏈斗式提升機安裝方法:
1、下部區段的支撐面,必須保證坐落在基礎的水平面上。
2、斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內。
3、中間機殼法蘭連接處,不得有顯著的錯位。
4、料斗在牽引構件上的位置應正確,并緊固可靠。
5、螺旋拉緊裝置調整好后,應使?fàn)恳龢?gòu)件具有均勻的、正常運行所必須的張緊力。
